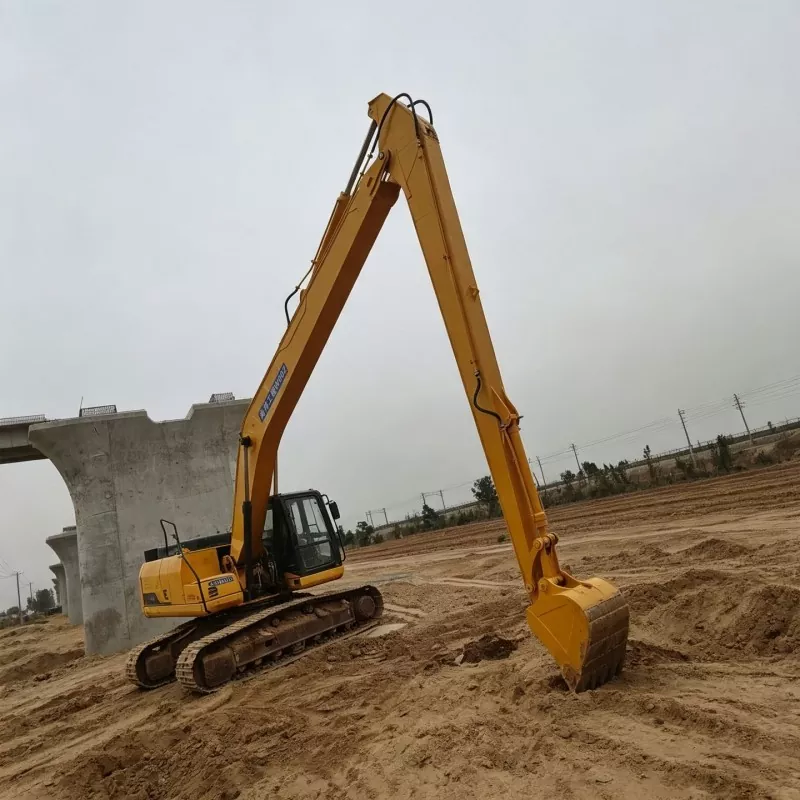

Standard grävmaskinsbom för CAT 320

På XINGCHUANG levererar vi grävmaskiners konstruktionsdelar till byggentreprenörer, utrustningsuthyrningsföretag och maskindistributörer. Vår standardgrävmaskinsbom för CAT 320 är designad för den angivna CAT 320-applikationen, med hänsyn till montering, tillverkningskvalitet och korrosionsskydd. Vi har CE-certifiering och kan diskutera tekniska krav innan vi bekräftar ersättningsspecifikationen.

Bekräfta rätt CAT 320-version

Grävmaskinsmodeller kan ha olika konfigurationer beroende på tillverkningsår, maskinserie och tidigare reparationer. Innan du beställer en ersättningsbom rekommenderar vi att du bekräftar maskinens identifieringsdetaljer istället för att bara lita på modellnamnet.

Kontrollera stift- och monteringsmått

Bomfoten, armcylinderanslutningen, bomcylinderns monteringspunkter och stiftdiametrar måste matcha den avsedda maskinkonfigurationen. Monteringsbredd, hålavstånd och spel runt anslutningskomponenter bör också kontrolleras. Felaktiga dimensioner kan orsaka förseningar i installationen eller belasta anslutna delar ytterligare.

Jämför den befintliga bommen

Foton på originalbommen, dess identifieringsskylt och de viktigaste anslutningspunkterna kan hjälpa oss att se över ersättningskraven. Om maskinen har reparerats eller modifierats, vänligen ange de uppdaterade måtten och eventuella tillgängliga ritningar. Vi bekräftar kompatibilitet mot den specifika konfigurationen innan vi rekommenderar en ersättning.

Behåll den avsedda arbetsgeometrin

Bommen påverkar grävmaskinens arbetsområde och överför laster mellan den övre strukturen, hydraulcylindrarna och armenheten. Dess geometri måste därför förbli i överensstämmelse med maskinkonstruktionen.

Bevara cylinderanslutningspositionerna

Felaktiga cylindermonteringspositioner kan påverka länksystemets rörelse och arbetsgeometri. Vi rekommenderar att kontrollera cylinderstiftens placeringar och monteringsfästen mot godkända dimensioner före installation.

Kontrollera frigång och inriktning

Ersättningen ska ge erforderligt spelrum för armen, cylindrarna, hydraulslangarna och anslutningsstiften under hela arbetsslaget. Under installationen bör kvalificerad personal bekräfta att lederna rör sig korrekt och att inga komponenter stör varandra.

Granska hydraulledningsdragning

Hydraulrör och slangarrangemang bör kontrolleras mot den befintliga maskinen. Om bomkonfigurationen skiljer sig från originalet, kan slanglängden, klämpositionerna och routingspelet behöva ses över ytterligare. Eventuella ändringar bör bedömas av kvalificerade tekniker innan maskinen återgår till drift.

Tillverkningskvalitet och ytskydd

Grävmaskinsbommar utsätts för upprepade böjbelastningar, vibrationer, stötar, fukt och nötande damm. Lämpligt stål, konsekvent svetsning, noggrann tillverkning och skyddande beläggning bidrar alla till strukturell tillförlitlighet över tid.

Höghållfast konstruktionsstål

Den medföljande produktinformationen specificerar höghållfast låglegerat konstruktionsstål. Materialkvalitet och tjocklek bör bekräftas i den tekniska specifikationen för den valda bommen. Vid behov kan köpare begära underlagsmaterial för att verifiera att den levererade komponenten matchar de överenskomna kraven.

Förstärkning vid lastbärande områden

Stiftförband, cylinderfästen och svetsade anslutningar är viktiga områden att inspektera eftersom belastningar är koncentrerade runt dessa platser. Vårt produktionssätt fokuserar på kontrollerad tillverkning och lämplig förstärkning i enlighet med godkänd design. Strukturella förändringar bör inte göras utan att kontrollera deras effekter på maskinens ursprungliga geometri och belastningskrav.

Svetsning och avspänning

Den medföljande tillverkningsprocessen inkluderar full svetsning och avspänningsbehandling. Lämpliga svetsprocedurer och inspektioner hjälper till att minska risken för tillverkningsfel. Köpare med specifika kvalitetskrav bör bekräfta inspektionsmetoden, acceptanskriterier och tillgängliga register innan produktionen börjar.

Anti-korrosionsbeläggning

Bommen använder ytbehandling och rostskyddsbeläggning enligt den medföljande produktinformationen. Detta hjälper till att skydda utsatt stål mot normal exponering utomhus, men beläggningens prestanda beror på beredningskvalitet, miljöförhållanden och underhåll. Inspektera skadad färg och exponerad metall regelbundet, särskilt när utrustningen används på våta eller leriga platser.

Lämplig för dagligt byggarbete

Kommunala vägprojekt

Vägrenovering och stadsbyggen innebär ofta upprepad schaktning, grävning och jordhantering. Korrekt bomgeometri och säkra stiftanslutningar hjälper till att upprätthålla den avsedda rörelsen för arbetsutrustningen under rutinarbete.

Grund- och byggnadsarbete

Grundgrävning kräver att maskinen arbetar inom ett definierat räckvidd och frigångsområde. Innan en bom byts ut bör entreprenörer bekräfta att den valda konfigurationen matchar maskinen och de avsedda grävkraven.

Jordflyttning och uthyrningsflottor

Utrustningsföretag behöver reservdelar som kan identifieras och monteras på rätt sätt för att minska driftsstopp som kan undvikas. Att tillhandahålla maskinidentifieringsdetaljer och bekräfta specifikationen före köp kan förenkla upphandlingen för både utbyten av en enhet och batchorder.

Kundupplevelse i Malaysia

Leverans till Kommunal vägrenovering

Enligt projektinformationen till oss köpte ett malaysiskt ingenjörsföretag 12 uppsättningar standardgrävmaskinsbom för CAT 320 2025 för kommunala vägrenoveringar och urbana markarbeten.

Feedback från kontinuerlig drift

Kunden rapporterade att efter åtta månaders drift visade de medföljande bommarna inga rapporterade svetssprickor, strukturell deformation eller allvarliga rost- och nötningsproblem. Utrustningen fortsatte att stödja rutinmässigt schakt- och lyftarbete under den rapporterade perioden.

Kunden jämförde även reservdelarna med tidigare använda lågkostnadsbommar som enligt uppgift krävde byte var tredje till fjärde månad. Dessa resultat återspeglar den tillhandahållna kundfeedbacken och bör inte behandlas som en garanterad livslängd för varje maskin eller arbetsmiljö. Den faktiska prestandan beror på installation, arbetsbelastning, underhåll och driftpraxis.

Tekniska specifikationer

Följande detaljer är baserade på den medföljande produktinformationen. Vänligen bekräfta exakt maskinversion, dimensioner och produktionskrav innan du gör en beställning.

Kvalitetskontroller före leverans

För strukturella reservdelar bör inspektionen täcka både tillverkningskvalitet och monteringsdimensioner. Vi rekommenderar att man bekräftar inspektionskraven före produktion så att nödvändiga kontroller och dokumentation kan ordnas.

• Dimensionell verifiering:Kontrollera viktiga monteringspunkter och dimensioner mot den godkända ritningen.
• Svetsinspektion:Inspektera kritiska svetsområden med de överenskomna inspektionsmetoderna och acceptanskriterierna.
• Ytinspektion:Kontrollera beläggningens täckning och synliga defekter innan förpackning.
• Beställningsverifiering:Bekräfta maskinapplikationen, delkonfigurationen och överenskomna tillbehör.

Som tillverkare arbetar XINGCHUANG med kunder för att klargöra tekniska detaljer innan produktion och leverans. Vi kan diskutera inspektionsprotokoll och förpackningskrav enligt orderspecifikationen. Alla begärda prov eller certifikat bör bekräftas i förväg.

Beställnings- och bytessupport

För att hjälpa oss att bedöma dina krav, vänligen ange CAT 320 maskinversion, serienummer, originalartikelnummer om tillgängligt, fotografier av den befintliga bommen och mått på de viktigaste monteringspunkterna. För massbeställningar, vänligen ange även kvantitet, destination och förväntat leveransschema.

Vi stödjer teknisk kommunikation, skräddarsydda produktionsdiskussioner och koordinering av utländska leveranser. Leveranstiden beror på lagertillgänglighet, ritningsgodkännande, produktionskrav och inspektionsarrangemang, så vi bekräftar schemat efter att ha granskat orderdetaljerna.

Vanliga frågor

Kan jag beställa enbart efter grävmaskinens modellnamn?

Vi rekommenderar att du tillhandahåller mer information än modellnamnet. Maskinens serienummer, produktionsversion, originalartikelnummer och fotografier av anslutningspunkterna hjälper oss att verifiera den erforderliga konfigurationen och minska risken för en felmatchning.

Vad ska jag göra om den gamla bommen har synliga sprickor?

Sluta använda den berörda utrustningen och ordna en inspektion av kvalificerad personal. Orsaken till sprickbildning bör utvärderas innan en ersättning monteras, eftersom relaterade stift, bussningar, cylinderfästen och anslutna strukturer också kan behöva inspekteras.

Kommer standardgrävmaskinsbommen för CAT 320 med stift, bussningar och hydraulrör?

Den medföljande produktinformationen anger inte standardtillbehörspaketet. Kontrollera om stift, bussningar, rörledningar, klämmor och andra anslutningskomponenter ingår i din offert så att beställningen matchar dina installationskrav.

Vilka dokument kan bifogas beställningen?

Tillgänglig dokumentation beror på överenskomna orderkrav. Du kan be oss att bekräfta tillämplig produktspecifikation, inspektionsregister, packlista och relevanta certifieringsdokument innan du gör beställningen.

Hur ska bommen förvaras före installation?

Förvara komponenten på ett stabilt underlag i ett torrt, välventilerat utrymme. Skydda bearbetade monteringsytor från stötar och korrosion, undvik att belasta sektioner som inte stöds och inspektera beläggningen före installation. Följ hanteringsinstruktionerna som medföljer komponenten.

Begär en CAT 320 Boom Offert

På XINGCHUANG hjälper vi byggföretag, utrustningsuthyrningsföretag och maskindistributörer att granska kraven på ersättningsbommar. Skicka oss dina maskindetaljer, ritningar, fotografier och orderkvantitet så att vi kan kontrollera den föreslagna konfigurationen och förbereda en offert.

Kontakta vårt team för att diskutera utbytesförsörjning, anpassade krav, inspektionsdokumentation och leveransarrangemang för din CAT 320-grävmaskin.
