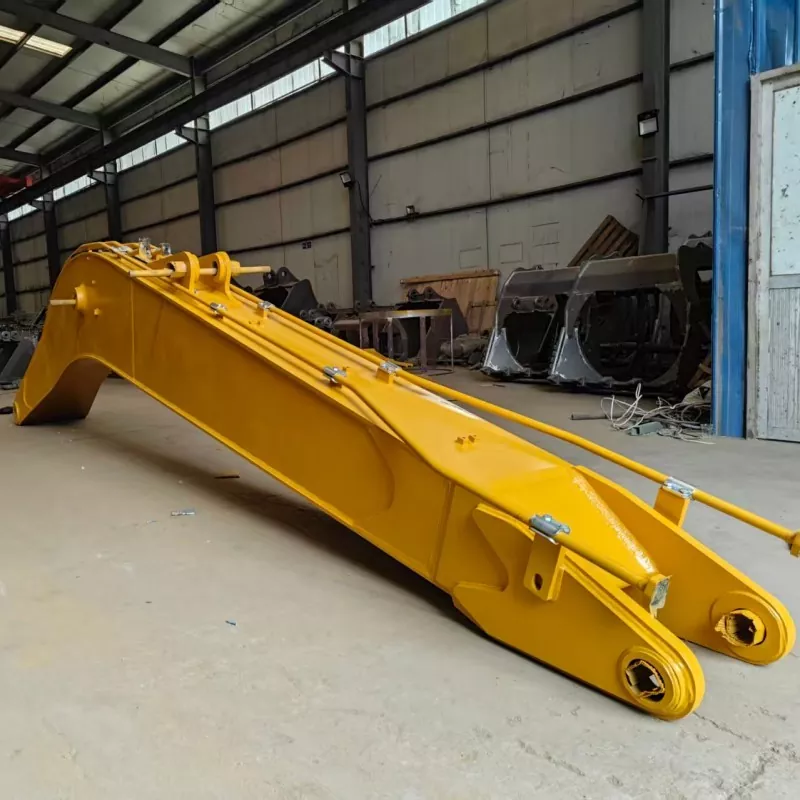

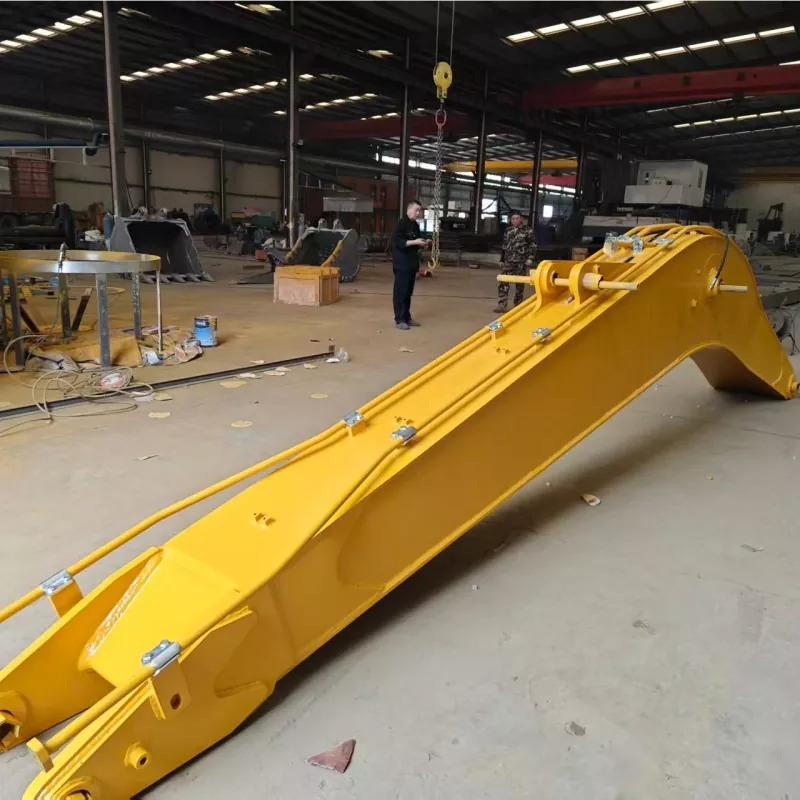

Long Reach Grävarm för ZX200

XINGCHUANG tillverkar skräddarsydda grävmaskiner med lång räckvidd för entreprenörer, utrustningsuthyrningsföretag och distributörer av entreprenadmaskiner. Detta utökade tillbehör, som är utformat för grävmaskinsarm med lång räckvidd för ZX200, hjälper förare att nå längre från maskinen och komma åt djupare eller mer avlägsna arbetsområden i lämpliga grävtillämpningar.

Tillgänglig i flera standardlängdalternativ, kan den konfigureras enligt önskad grävradie, arbetsdjup, materialförhållanden och maskinspecifikationer. Innan produktionen kan XINGCHUANG se över grävmaskinsmodell, anslutningsdimensioner, hydrauliskt arrangemang och avsett arbete för att hjälpa köpare att välja en konfiguration som passar deras projektkrav.

Armstrukturen använder NM400 slitstarkt stål som specificerats för huvudkroppen, med förstärkta sektioner vid viktiga lastbärande områden. CNC-bearbetade stifthål, kontrollerade svetsprocedurer och ett skyddande beläggningssystem används för att stödja strukturell konsistens och utomhusservice. Faktisk prestanda och livslängd beror på den valda konfigurationen, driftsförhållanden, underhållspraxis och överensstämmelse med grävmaskinstillverkarens driftgränser.

Tekniska specifikationer

Siffrorna ovan är referensspecifikationer. Faktiskt arbetsområde, redskapsvikt, lyftkapacitet och kompatibilitet måste bekräftas mot den slutliga konstruktionen och grävmaskinens modellspecifika driftsdata. Ett längre tillbehör ändrar maskinens arbetsområde och lastegenskaper, så det bör inte väljas enbart utifrån längden.

Välj längd för jobbet

Att välja en förlängd arm börjar med arbetsområdet snarare än det längsta tillgängliga alternativet. Köpare bör identifiera erforderlig räckvidd från maskinens planerade position, grävdjupet, höjden på omgivande bankar och avståndet från grävmaskinen till materialet som hanteras. Arbetsradien och djupet bör sedan kontrolleras mot den föreslagna infästningsgeometrin.

En 12 m konfiguration kan övervägas för projekt med måttliga räckviddskrav, medan 14 m, 15 m och 17 m versioner kan utvärderas för applikationer som kräver ett längre arbetsområde. Dessa är urvalsutgångspunkter, inte universella rekommendationer. Markförhållanden, materialdensitet, skopstorlek, hydraulisk prestanda och maskinstabilitet påverkar alla den lämpliga konfigurationen.

XINGCHUANG kan granska önskemål om anpassad längd inom det angivna intervallet 10–19 m. Innan du bekräftar en beställning, ange grävmaskinens exakta modell och serie- eller konfigurationsdetaljer, erforderligt grävdjup och horisontell radie samt den planerade skopan eller annat ändfäste. Den tekniska granskningen bör också verifiera maskinens tillåtna redskapsvikt och driftsgränser.

Strukturella detaljer som påverkar livslängden

Förstärkning vid högstressområden

En förlängd arm utsätts för böjkrafter och upprepade belastningar under drift. Huvudplåt, sidoplåtar och förstärkningsribbor ska utformas som en samordnad struktur. XINGCHUANG specificerar NM400 slitstarkt stål för armkroppen och förstärkning vid viktiga lastbärande områden. Enbart plåttjockleken bestämmer emellertid inte den strukturella kapaciteten; geometri, svetskvalitet, materialspårbarhet och avsedd arbetsbelastning måste också beaktas.

Kontrollerad svetsning och stresshantering

Svetskonsistens är viktig för komponenter som utsätts för upprepade grävnings- och svängcykler. Den medföljande tillverkningsprocessen beskriver robotsvetsning och värmebehandling för att hjälpa till att kontrollera svetskvaliteten och kvarvarande spänningar. Köpare med krävande projekt kan begära tillgängliga svetsinspektionsprotokoll, materialinformation och relevanta fabrikskvalitetsdokument när de bekräftar beställningen.

Exakt stift- och bussningsinriktning

Stiftanslutningar överför belastningar mellan armen och anslutna komponenter. CNC-borrning hjälper till att bibehålla inriktningen av stifthålen och kan minska ojämn kontakt när komponenterna är korrekt matchade. Under installation och underhåll bör köpare också kontrollera stiftpassningen, bussningens skick, smörjning och tecken på onormalt spel.

Skydd mot utomhusexponering

Den specificerade ytprocessen inkluderar sandblästring, rostskyddsprimer och teknisk finishfärg. Detta beläggningssystem hjälper till att skydda utsatt stål under utomhusbruk, inklusive arbete i fuktiga miljöer. I salthaltiga eller ihållande våta förhållanden är regelbunden rengöring och inspektion fortfarande viktig eftersom beläggningsskador och instängd fukt kan leda till korrosion.

Matcha bilagan till webbplatsens villkor

Olika schaktprojekt ställer olika krav på armen. Genom att se över material, arbetsställning och omgivande miljö kan köpare undvika att välja ett fäste som är för långt, för tungt eller olämpligt för den planerade uppgiften.

Muddring av flod och damm

Utökad räckvidd kan hjälpa till att komma åt sediment från stranden eller en annan lämplig arbetsplats, vilket potentiellt minskar behovet av att flytta maskinen lika ofta. Innan användning, bedöm vattendjup, bankstabilitet, sedimentförhållanden, skopval och grävmaskinens tillåtna arbetsområde. En fästning med lång räckvidd är inte en ersättning för en platsspecifik stabilitetsbedömning.

Reservoar- och kanalunderhåll

Kanalrengöring och reservoarunderhåll kan kräva att grävmaskinen når bortom kanten av en banvall eller arbetar runt områden med begränsad åtkomst. Infästningslängden bör väljas för att passa grävprofilen och maskinens position, med särskild hänsyn till markens bärförmåga och det säkra arbetsutrymmet.

Formning av vägkanter

En förlängd arm kan stödja trimningsarbete på sluttningar eller banvallar där målområdet är utom räckhåll för en standardkonfiguration. Buyers should specify the required working height, slope angle and finishing requirements so the proposed setup can be assessed for control and stability.

Kommunala och allmänna markarbeten

För utvalda kommunala projekt, dammutbyggnad och schaktningsuppgifter beror rätt konfiguration på materialtyp, grävdjup, skopkapacitet och cykelkrav. Kraftig schaktning med täta material kan kräva en annan infästningsdesign än lätt muddring eller sluttningsbearbetning.

Projektreferenser

Thailand River Renovation Project – Djupare utgrävning

En vattenvårdsentreprenör i Thailand köpte 6 uppsättningar grävmaskinsarm med lång räckvidd för ZX200 för renoveringsarbeten i stadens flod. The original standard arm could only achieve a digging depth of approximately 6.2 meters, which limited construction efficiency in deep water areas.

Efter att ha använt den skräddarsydda armen med lång räckvidd ökades grävdjupet till cirka 9,8 meter. Projektet minskade den totala byggtiden med cirka 35 % och undvek behovet av ytterligare tillfälliga driftplattformar.

Perus kommunala vägprojekt – klippning av sluttningar

I ett kommunalt projekt för formning av väglutningar i Peru använde konstruktionsteamet Long Reach Grävmaskinsarm för ZX200 för att slutföra trimningsoperationer med hög position och långdistans. Det utökade arbetsområdet minskade beroendet av extra lyftutrustning och sänkte extra arbetskostnader.

Inrikes sjömuddringsprojekt – 17 m konfiguration

För ett inhemskt rensningsprojekt för sjösediment tillhandahöll vi en skräddarsydd 17 meter superlång version för muddringsoperationer i stort område. Före leverans genomförde alla produkter 24-timmars kontinuerlig lasttestning för att verifiera strukturell stabilitet och driftsäkerhet.

Ovanstående fall beskriver rapporterade projektresultat. Faktiska resultat kommer att variera beroende på platsförhållanden, maskinkonfiguration, operatörspraxis och projektledning. Köpare kan begära tillgängliga projektreferenser och inspektionsdokumentation när de utvärderar en liknande ansökan.

Vad du ska bekräfta innan du beställer

För att minska kompatibilitetsproblem och undvika onödiga ändringar bör köpare förbereda följande information innan de begär en offert:

Maskinidentifiering:Exakt grävmaskinsmodell, serie, år eller seriedetaljer där sådana finns, och befintlig redskapskonfiguration.

Arbetskrav:Målräckvidd, grävdjup, platshöjd, materialtyp, skopmått och huvuduppgifterna som redskapet kommer att utföra.

Anslutningsdetaljer:Stiftdiameter, stiftcentrumavstånd, monteringsbredd, cylinderanslutningsmått, krav på hydraulslang och länkarrangemang.

Beställningsomfång:Erforderlig armlängd, inkluderade stift och slangar, krav på cylinder och skopa länkage, ytfärg, förpackning och destinationsport eller leveransplats.

Om tillgängligt, skicka foton av befintliga bom- och stickanslutningar, maskinens identifieringsskylt, relevanta mått och det föreslagna arbetsområdet. Dessa detaljer hjälper tillverkaren att utvärdera konfigurationen innan de utfärdar slutliga ritningar eller en offert.

Inspektion, certifiering och support

XINGCHUANG tillhandahåller grävmaskinstillverkning och exportstöd till byggföretag, utrustningsdistributörer och uthyrningsflottor. Beroende på beställning och överenskommen inspektionsomfattning kan köpare begära tillgängliga materialhandlingar, produktionsfotografier, inspektionsinformation och lasttestdokumentation före leverans.

Företaget uppger att det har ISO 9001, CE och SGS-relaterade certifieringar eller kvalifikationer. Köpare bör bekräfta den exakta certifikatinnehavaren, omfattningen, giltigheten och tillämpligheten på den specifika bilaga- och destinationsmarknaden. CE-kraven beror på produktklassificeringen och tillämplig lagstiftning, medan SGS kan hänvisa till test-, inspektions- eller certifieringstjänster snarare än ett enda universellt produktgodkännande. Begär relevanta dokument för verifiering innan köp.

För konstruktionsfästen bör inspektionskrav avtalas före produktion. Varje belastningstest, inspektionsmetod eller acceptanskriterier bör dokumenteras tydligt så att köparen förstår vad som testades och under vilka förhållanden.

Vanliga frågor

Hur kan jag bekräfta att tillbehöret passar min ZX200?

Ange exakt maskinversion och anslutningsmått. Även om de listade konfigurationerna riktar sig till ZX200-seriens grävmaskiner, kan monteringsmått, hydrauliska anslutningar och länkarrangemang variera. Kompatibilitet bör bekräftas mot den faktiska maskinen före produktion.

Ger en längre arm alltid bättre produktivitet?

No. A longer arm can increase reach and working depth, but it also changes the machine's load characteristics and may affect digging force, cycle time and stability. Den bästa längden är den som uppfyller projektkraven inom grävmaskinens godkända driftsgränser.

Kan jag använda samma skopa som min standardgrävararm?

Det beror på redskapets design, skopvikt, stiftdimensioner och länkgeometri. Dela de befintliga skopspecifikationerna så att tillverkaren kan kontrollera om den kan behållas eller om en kompatibel skop- eller länkenhet krävs.

Vad ska jag kontrollera efter installationen?

Följ instruktionerna för maskinen och tillbehören för att inspektera stiftlåsning, smörjning, hydrauliska anslutningar, slangdragning, störningar och rörelser genom arbetsområdet. Inledande drift bör utföras enligt ett lämpligt inspektionsförfarande och inom de angivna gränserna.

Kan du tillhandahålla ritningar och inspektionsdokument före leverans?

Tillgängliga ritningar, produktionsbilder, inspektionsprotokoll och överenskommen testdokumentation kan diskuteras vid orderbekräftelsen. Ange de dokument som krävs för ditt inköpsgodkännande, importprocess eller projektöverlämning innan produktionen påbörjas.

Vad täcks av den angivna garantin?

De medföljande villkoren anger 12 månaders fabriksgaranti för svetsade konstruktionsdelar, medan stift, hylsor och tätningar behandlas som normala förbrukningsvaror. Bekräfta de slutgiltiga garantivillkoren, undantagen, startdatum och reklamationsförfarande i försäljningskontraktet innan du beställer.

Anpassad tillverkning för ditt grävprojekt

XINGCHUANG supports customized attachment configurations for construction contractors, equipment rental providers and machinery parts distributors. Alternativen kan inkludera armlängd, ytfärg och kompatibla tillbehör, med förbehåll för teknisk granskning och maskinkompatibilitet.

För att få en projektspecifik rekommendation och offert, skicka grävmaskinsmodell, önskat arbetsområde, anslutningsmått, applikationsdetaljer och destinationsmarknad. XINGCHUANG kan sedan granska den begärda konfigurationen, bekräfta det tillgängliga utbudet och diskutera produktion, inspektion, förpackning och leveransarrangemang.
