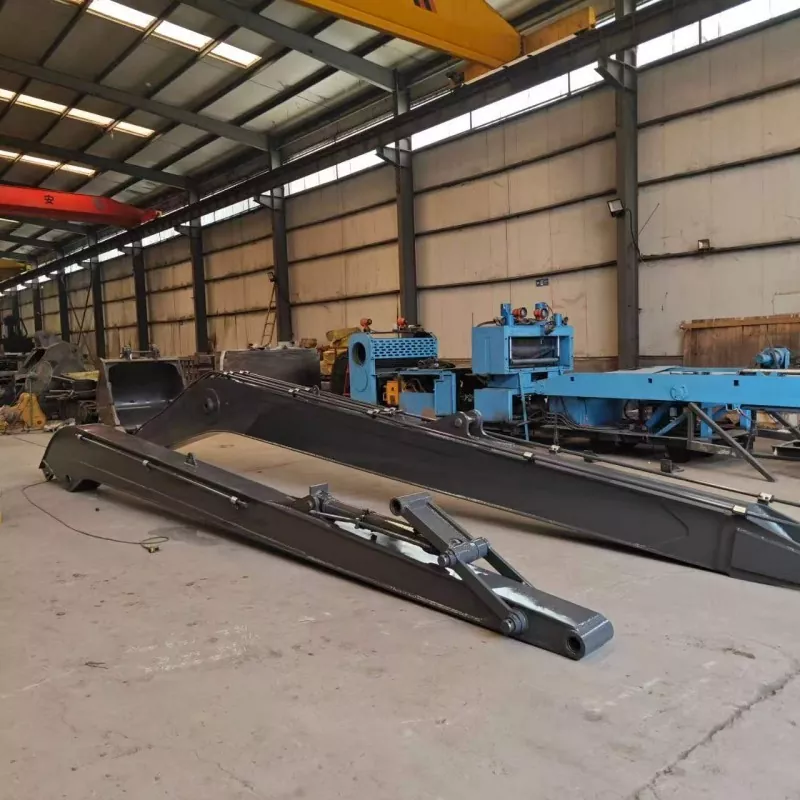

18 m lång räckvidd grävmaskinsbom för CAT 320

När en standardgrävarbom inte kan nå det önskade arbetsområdet kan en förlängd bom hjälpa till att minska maskinens ompositionering och förbättra åtkomsten till svåra platser. Vår18 m lång räckvidd grävmaskinsbom för CAT 320är designad för djupgrävning, flodunderhåll, sluttningsformning och andra projekt där en längre horisontell räckvidd behövs. På XINGCHUANG anpassar vi grävmaskinsbommar efter maskindetaljer och jobbkrav, vilket hjälper köpare att välja ett redskap som passar deras faktiska arbetsförhållanden.

En förlängd bom ändrar grävmaskinens arbetsområde och lastegenskaper. Innan du väljer den här konfigurationen rekommenderar vi att du kontrollerar erforderligt grävdjup, horisontell räckvidd, redskapsvikt, skopkapacitet och maskinstabilitet tillsammans. Dessa faktorer hjälper till att avgöra om en 18-meters installation är lämplig för ditt projekt.

Nå det obligatoriska arbetsområdet

Djupschaktning och flodunderhåll

En längre bom kan hjälpa förare att nå områden som är svåra att komma åt med en standardkonfiguration. Typiska tillämpningar inkluderar muddring av flod, kanalbreddning, dräneringsarbeten, utgrävning av damm och vattenskyddsprojekt. Grävmaskinen kan arbeta från en lämplig bank eller plattform när platsförhållandena tillåter, vilket minskar behovet av att flytta maskinen ut i svår terräng.

Lutningsformning och begränsade platser

För vägvallar, dräneringskanaler och sluttande mark ger en förlängd bom en större arbetsradie för trimning och borttagning av material. Det kan också hjälpa till med schaktning i områden där maskinompositionering är begränsad. Faktisk räckvidd och grävdjup beror på bom- och armgeometri, skopkonfiguration, marknivå och maskininställning.

Kontrollera CAT 320-inställningarna

Innan tillverkning, rekommenderar vi att du bekräftar den exakta CAT 320-modellen, maskinens serienummer, befintliga monteringsmått, stiftdiametrar, hydrauliska anslutningar och önskat arbetsområde. Enbart modellnamn kanske inte räcker för att bekräfta passform mellan olika produktionsversioner eller maskinkonfigurationer.

För detta18 m lång räckvidd grävmaskinsbom för CAT 320, kan vi granska de nödvändiga dimensionerna och applikationsdetaljerna innan vi bekräftar designen. Bommen, armen, skopan och det hydrauliska arrangemanget bör betraktas som ett komplett arbetssystem snarare än att välja enbart bomlängden.

Vad du ska bekräfta innan du beställer

• Maskindetaljer:CAT 320 version, serienummer och aktuell tillbehörskonfiguration.
• Arbetsområde:Krävs maximalt grävdjup, horisontell räckvidd och schaktprofil.
• Val av bilaga:Skoptyp, skopkapacitet och förväntad materialdensitet.
• Hydrauliskt arrangemang:Cylindergeometri, slangdragning, anslutningspunkter och driftskrav.
• Platsvillkor:Markstabilitet, lutningsvinkel, vattendjup och tillgängligt arbetsutrymme.

Strukturell design och tillverkning

Q355B Stålkonstruktion

Vi använder Q355B höghållfast låglegerat stål för bomkonstruktionen som specificeras för denna produkt. Materialval är viktigt eftersom en förlängd bom utsätts för böjningsbelastningar under grävning och materialhantering. Plåttjocklek, förstärkningslayout, svetsdesign och den avsedda arbetscykeln måste alla beaktas under konstruktionen.

Svetsning och förstärkning

Vår tillverkningsprocess kan inkludera robotsvetsning där så är lämpligt, tillsammans med förstärkning i viktiga lastbärande områden. Vi fokuserar på svetskonsistens, strukturell uppriktning och inspektion av kritiska fogar. Den slutliga svets- och förstärkningsplanen beror på den godkända konstruktionen och kraven för den specifika maskinkonfigurationen.

Ytförberedelse

Sandblästring och ytbeläggning hjälper till att skydda stålet mot korrosion vid utomhusbruk. För projekt som involverar frekvent kontakt med vatten, lera eller fuktiga miljöer rekommenderar vi att du diskuterar driftsförhållandena med vårt team så att beläggningssystemet och underhållskraven kan utvärderas på lämpligt sätt.

Tekniska specifikationer

Arbetssiffrorna ovan bör verifieras mot den slutgiltiga godkända ritningen och lastinformation före köp och drift. Maximal räckvidd, grävdjup och tillåten belastning kanske inte kan uppnås samtidigt. Vi kan bekräfta tillämpliga specifikationer efter att ha granskat dina grävmaskinsdetaljer och avsedd användning.

Thailand River Regulation Project

År 2025 levererade vi fem skräddarsydda 18 meter långa räckviddsbommar för ett flodregleringsprojekt i Bangkok, Thailand. Arbetet involverade muddring på djupt vatten, kanalbreddning och sluttningskonsolidering. Entreprenören behövde en längre arbetsräckvidd för att komma åt delar av floden som var svåra att nå med standardbommar.

Enligt projektinformationen hjälpte den skräddarsydda utrustningen teamet att nå mer av målarbetsområdet och förbättra dess muddringsarbetsflöde. Den rapporterade dagliga muddringskapaciteten ökade med 40 % och projektet slutfördes 15 dagar före schemat. Dessa resultat relaterar till de redovisade projektförhållandena; faktisk produktivitet kommer att variera med jordtyp, vattendjup, skopval, förarens praxis och platslayout.

Det här projektet illustrerar varför vi diskuterar arbetsplatsen och målarbetsområdet innan vi rekommenderar en bom. För liknande flod-, dränerings- eller kommunala projekt kan vi granska ansökningsdetaljerna och ge råd om den information som behövs för en lämplig konfiguration.

Beställning och teknisk support

XINGCHUANG tillverkar grävmaskinstillbehör och stödjer projektspecifika konfigurationer. Vi har CE-certifiering och kunder kan kontakta oss för att bekräfta tillämpligt certifikat och produktdokumentation för deras beställning.

För att begära en offert, vänligen ange grävmaskinens modell och serienummer, erforderlig bomlängd, målgrävdjup, arbetsradie, skopdetaljer och en kort beskrivning av arbetsmiljön. Ritningar eller fotografier av befintliga monteringspunkter är också användbara när de finns tillgängliga.

Vi kommer att granska den tillhandahållna informationen innan vi bekräftar kompatibilitet, specifikationer, produktionsarrangemang och leveranstid. Anpassning, installationsvägledning, exportdokumentation och teknisk support efter försäljning kan diskuteras som en del av beställningen.

Vanliga frågor

Kan en 18-meters bom fungera med skopan som redan används på min CAT 320?

Inte i alla fall. Skopans vikt, kapacitet, monteringsmått och materialet som hanteras påverkar arbetsbelastningen. Vi rekommenderar att du bekräftar skopspecifikationen med oss ​​innan du beställer så att bomkonfigurationen kan bedömas som en komplett installation.

Kan jag använda den här bommen för muddring under vatten?

Den kan vara lämplig för flod- och vattenvägsunderhåll när maskinens position, vattendjup, markförhållanden och redskapskonfiguration är lämpliga. En förlängd bom gör inte grävmaskinen vattentät och tar inte bort behovet av att bedöma bankstabilitet och driftsäkerhet. Dela det ungefärliga vattendjupet och platsförhållandena för en mer relevant konfigurationsgenomgång.

Kommer den längre bommen att minska grävkraften?

En längre arbetssträcka förändrar hävstången och belastningen som verkar på grävmaskinen. Tillgänglig grävkraft och tillåten belastning beror därför på den slutliga geometrin, skopan, hydraulsystemet och arbetspositionen. Vi rekommenderar inte att anta att standardbommens prestanda förblir oförändrad; det avsedda arbetsområdet och belastningskraven bör ses över före användning.

Vilken information behövs för en skräddarsydd offert?

Ange CAT 320-modell och serienummer, begärd bomlängd, målgrävdjup och -radie, skopdetaljer, projektansökan och leveransdestination. Befintliga bifogade ritningar eller monteringsmått kan hjälpa oss att bedöma montering och förbereda en mer exakt offert.

Hur ska bommen underhållas i flod- eller fuktiga miljöer?

Inspektera bommen, svetsområden, stift, bussningar, hydraulledningar och skyddsbeläggning med intervaller som är lämpliga för arbetsförhållandena. Ta bort ansamlad lera och skräp, reparera skadad beläggning och åtgärda ovanliga rörelser eller synliga sprickor innan du fortsätter att arbeta. I våta eller slitande miljöer bör inspektionsfrekvensen återspegla arbetets faktiska allvar.

Kan du tillhandahålla CE-dokument och exportstöd?

Vi kan diskutera tillgänglig CE-dokumentation och exportkrav för beställningen. Vänligen bekräfta vilka dokument som krävs av din destinationsmarknad innan köp, eftersom certifieringsomfång och importkrav kan variera beroende på produktkonfiguration och land.
